電源模塊紋波的測試方法

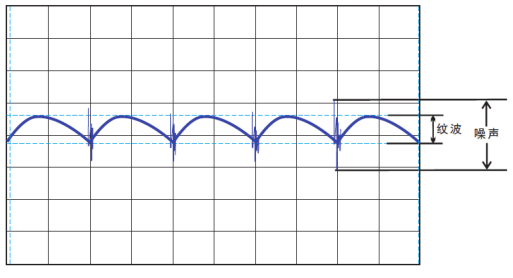

紋波和噪聲是疊加在直流輸出上的周期性和隨機性交流成分，它也影響著輸出精度，一般對紋波和噪聲采用峰-峰值計量(mV P-P )。
第一步，先將示波器帶寬設置為 20MHz，可以有效防止高頻噪聲；

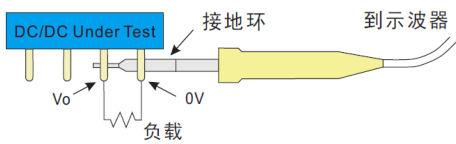

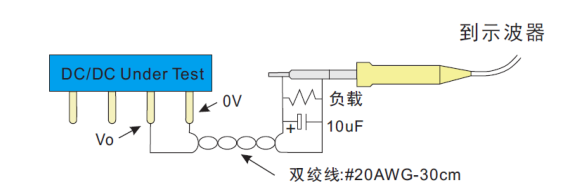

第二步，采用平行線測試法、雙絞線或靠側法。

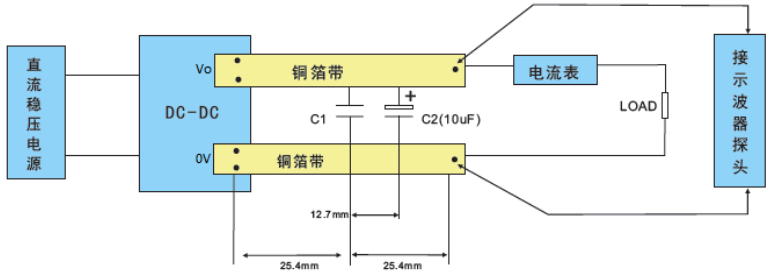

圖2 平行測試法
注意 ：
1）C1：高頻陶瓷電容，一般容值為 1uF；
2）C2：寬電壓輸入系列C2 容值為 10uF（電解電容），耐壓值高于模塊輸出電壓 2 倍以上即可；
3）兩平行線銅箔帶之間的距離為 2.5mm，兩平行銅箔帶的電壓降之和應小于輸出電壓值的
2%。
